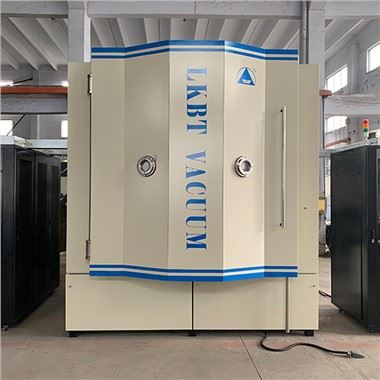

Stroj na pokovování PVD zlatem

Magnetronové reaktivní naprašování izolátorů se zdá snadné, ale vlastní operace je obtížná. Hlavním problémem je, že k reakci dochází nejen na povrchu součásti, ale také na anodě, povrchu vakuové komory a povrchu cílový zdroj. Tím dochází k hašení požáru, zdroji cíle a jiskření povrchu obrobku a tak dále. Technologie twin target source vynalezená společností Leybold v Německu tento problém velmi dobře řeší. Princip spočívá v tom, že dvojice terčových zdrojů jsou katodou a anodou navzájem, čímž se eliminuje oxidace nebo nitridace povrchu anody.

Chlazení je nutné pro všechny zdroje (magnetron, multioblouk, ionty), protože velká část energie se přeměňuje na teplo. Pokud nedojde k žádnému nebo nedostatečnému chlazení, toto teplo způsobí, že teplota cílového zdroje dosáhne více než 1,000 stupně a roztaví celý cílový zdroj. .

Magnetronové zařízení je často velmi drahé, ale je snadné utrácet peníze za další zařízení, jako je vakuová pumpa, MFC, měření tloušťky filmu a ignorovat cílový zdroj. Bez ohledu na to, jak dobré je magnetronové naprašovací zařízení bez dobrého cílového zdroje, je to jako kreslení draka bez konečné úpravy.

Výhodou použití mezifrekvenčního naprašování je, že může být hladké a husté. Tvrdost filmové vrstvy je vysoká. Tloušťka filmu může růst lineárně. Žádná otrava. Víceobloukové naprašování ve vakuové peci aplikuje na terč malé napětí a velký proud, aby ionizoval materiál (kladně nabité částice), čímž narazí na substrát (záporně nabitý) vysokou rychlostí a usadí se, vytvoří se hustý film a tvrdý film. . Používá se hlavně pro fólie odolné proti opotřebení a korozi. Nevýhodou je, že pozitivní a negativní elektrické výboje způsobují nerovnoměrný film, otvory a ablaci.

Princip mezifrekvenčního naprašování je stejný jako u obecného DC naprašování. Rozdíl je v tom, že DC naprašování používá válec jako anodu, zatímco středněfrekvenční naprašování je párové. Zda se válec účastní, musí záviset na celkové konstrukci a celém systému. V procesu naprašování souvisí uspořádání anody a katody a existuje mnoho způsobů, jak se podílet na cyklu poměru. Různé metody mohou získat různé výtěžky rozprašování a různé hustoty iontů. Hlavní technologie mezifrekvenčního naprašování spočívá v návrhu a použití napájecího zdroje. V současné době jsou dva způsoby výstupu sinusové vlny a pulzní obdélníkové vlny vyspělejší. Každý má své výhody a nevýhody. Nejprve bychom měli zvážit typ fólie a analyzovat, která metoda výstupního výkonu je vhodná pro kterou fólii. K získání požadovaného výkonu můžete použít charakteristiky napájecího zdroje. filmový efekt.

aplikace

Parametr

Naše společnost

Populární Tagy: pvd zlatý pokovovací stroj, Čína, dodavatelé, výrobci, továrna, přizpůsobené, koupit, cena, nabídka
